Cấu hình router và hạ tầng mạng nội bộ cho BIM

NAS không thể “tự ngon” nếu hạ tầng mạng yếu

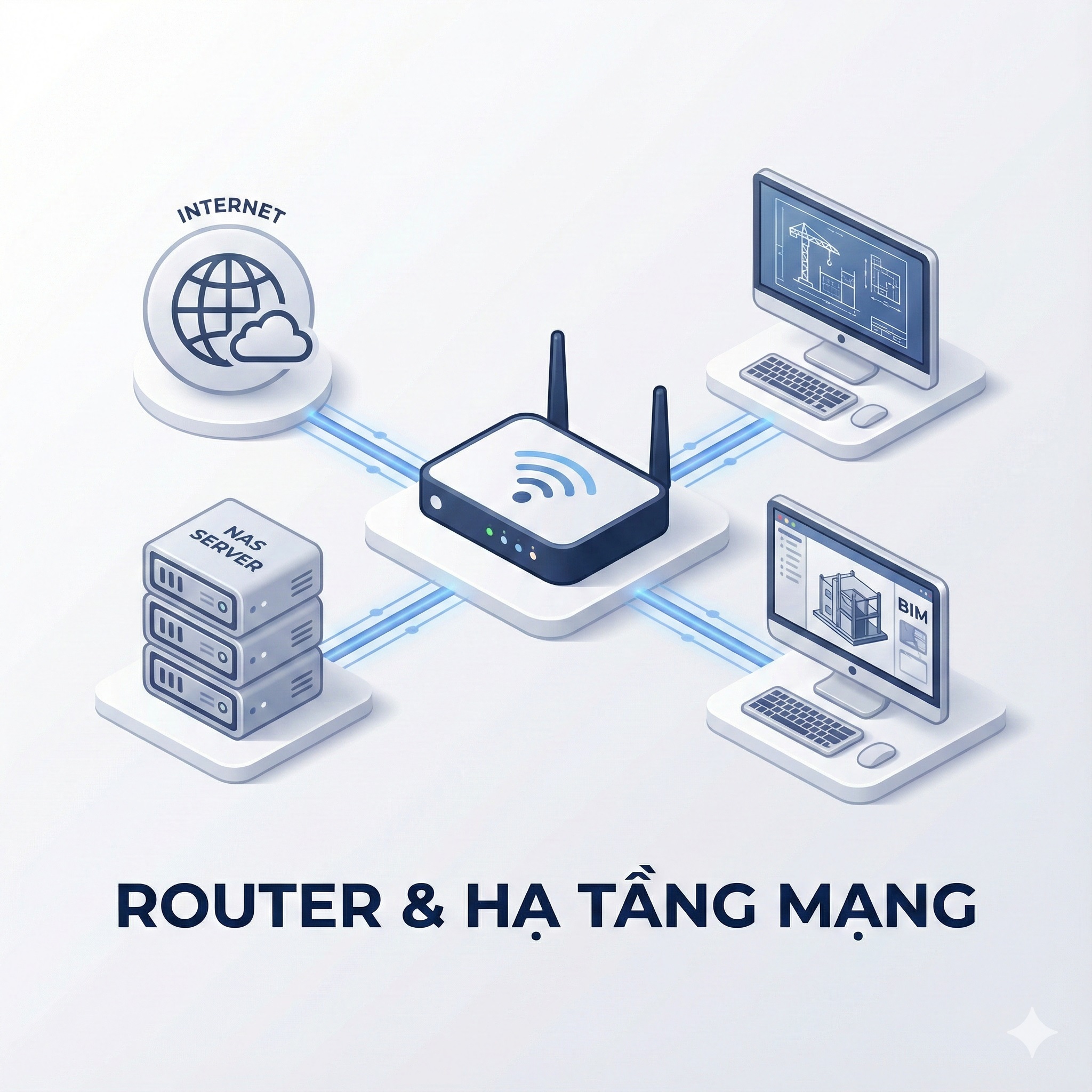

Router và hạ tầng mạng nội bộ cho BIM

Ở Bài 2, chúng ta đã thống nhất NAS là gì và vai trò của NAS trong doanh nghiệp xây dựng (đặc biệt khi làm BIM và Revit Worksharing):

Đến Bài 3, chúng ta bàn về chi phí đầu tư NAS và vì sao NAS đáng tiền khi nhìn theo vận hành. Bài 3 cũng chốt một điểm quan trọng: muốn NAS phát huy hiệu quả, phải bắt đầu từ hạ tầng mạng.

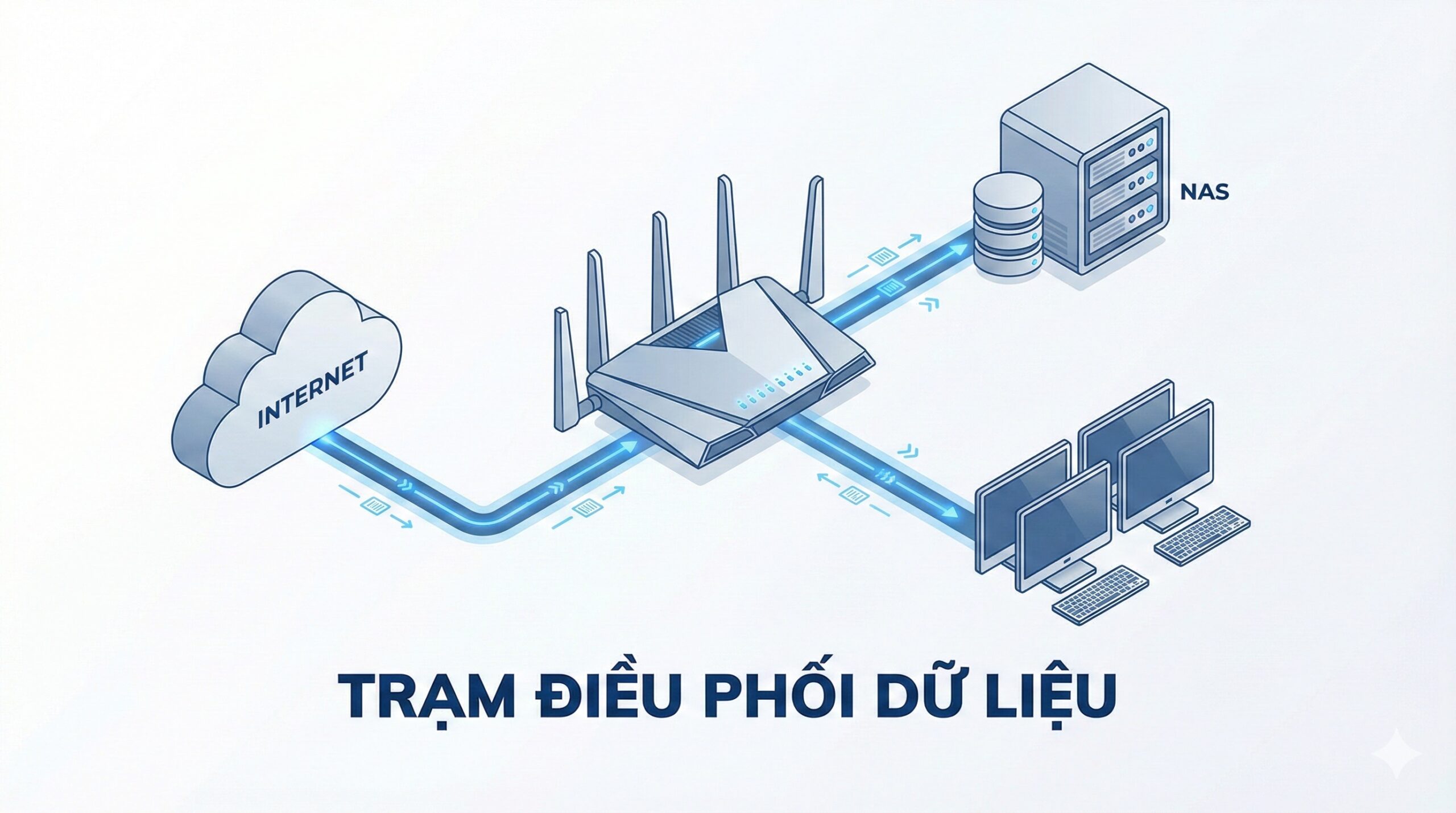

Và đây chính là Bài 4: trước khi nói đến NAS, hãy nói về Router và hạ tầng mạng nội bộ cho BIM. Đây là “nền móng”, giống như móng công trình: móng không tốt thì nhà đẹp mấy cũng nứt.

1. Bước đầu tiên: ổn định mạng nội bộ trước khi nghĩ đến NAS

Khi mới lắp router, nhiều người có xu hướng bật Wi-Fi, thử vào Internet thấy “có mạng” là xong. Tuy nhiên, với doanh nghiệp xây dựng, điều quan trọng hơn Internet là mạng nội bộ phải ổn định trước.

Việc đầu tiên cần làm trên DrayTek là truy cập giao diện quản trị và kiểm tra lại dải mạng LAN. Ở giai đoạn này, anh không cần hiểu sâu thuật ngữ kỹ thuật, chỉ cần nắm một nguyên tắc:

Toàn bộ máy tính và NAS phải nằm trong cùng một dải mạng nội bộ, ổn định và không thay đổi lung tung.

Ví dụ, nếu router dùng dải 192.168.0.x, thì:

• Router là 192.168.0.1

• NAS, máy kỹ sư, máy in… đều xoay quanh dải này

Đây giống như việc xác định cao độ chuẩn cho toàn bộ công trình: nếu mỗi chỗ một cao độ, bản vẽ sẽ không bao giờ khớp.

Theo định hướng của Autodesk, BIM không chỉ là mô hình 3D mà là một quy trình làm việc cộng tác dựa trên dữ liệu dùng chung. Để quá trình này vận hành ổn định, Router và hạ tầng mạng nội bộ cho BIM và môi trường dữ liệu nội bộ đóng vai trò nền tảng.

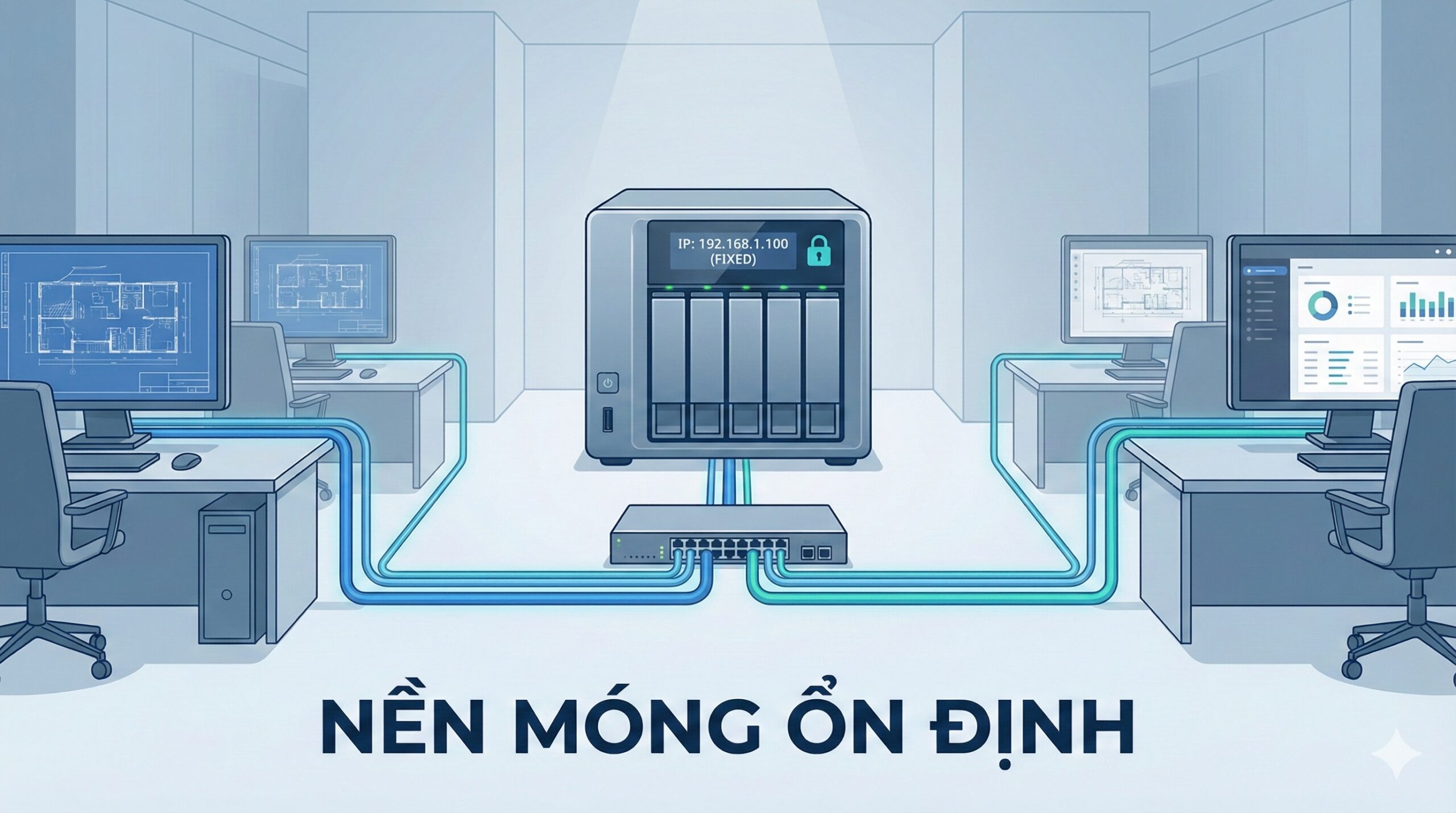

2. Cố định địa chỉ IP cho NAS – việc nhỏ nhưng quyết định sống còn

Một lỗi rất phổ biến trong doanh nghiệp là để NAS lấy IP tự động. Hôm nay NAS là địa chỉ này, mai router cấp lại thành địa chỉ khác. Khi đó:

• Map ổ mạng bị lỗi

• Đường dẫn thư viện CAD/Revit bị gãy

• Phần mềm gọi file từ NAS không tìm thấy

Trên DrayTek, cách làm đơn giản và an toàn nhất là dùng chức năng “giữ IP theo thiết bị”. Router sẽ nhớ NAS này luôn dùng một địa chỉ nhất định, dù khởi động lại bao nhiêu lần.

Về mặt tư duy, ta hãy coi NAS là hạ tầng cố định, giống trạm biến áp hay bể nước ngầm – không bao giờ được “trôi vị trí”.

Autodesk cũng chỉ rõ rằng Revit Worksharing yêu cầu một môi trường mạng nội bộ ổn định và đáng tin cậy để các mô hình trung tâm (Central Model) có thể được truy cập đồng thời bởi nhiều người dùng.

3. Đặt tên và quy ước ngay từ đầu để tránh rối về sau

Sau khi NAS đã có IP cố định, việc tiếp theo nên làm ngay là quy ước cách truy cập thống nhất cho toàn công ty.

Ở đây có một nguyên tắc rất quan trọng, đặc biệt với BIM và thư viện dùng chung:

Toàn bộ máy trong công ty phải map NAS cùng một ký tự ổ đĩa (ví dụ X:)

Việc này nghe có vẻ nhỏ, nhưng ảnh hưởng rất lớn:

• Đường dẫn thư viện CAD

• Đường dẫn Revit template, family

• Đường dẫn script, LISP

Nếu mỗi máy map một kiểu, thì sớm muộn cũng phát sinh lỗi “máy này mở được, máy kia không”.

DrayTek không trực tiếp map ổ, nhưng việc cố định IP NAS ở bước trước chính là điều kiện để map ổ ổn định.

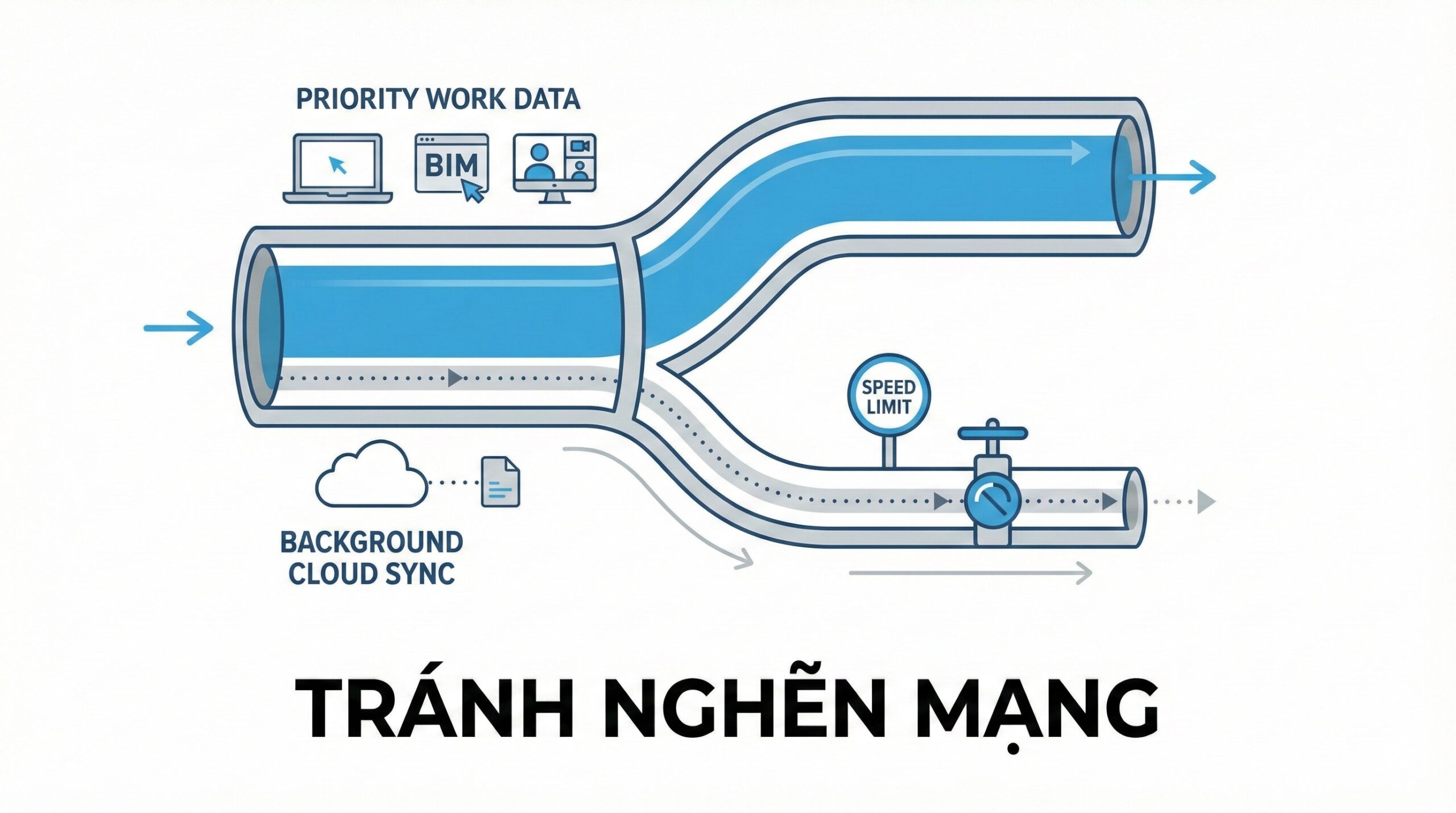

4. Kiểm soát băng thông – lý do chính khiến NAS bị “oan”

Rất nhiều doanh nghiệp gặp tình trạng:
“Ban đầu NAS chạy rất ổn, nhưng một thời gian sau thấy chậm dần.”

Nguyên nhân thường không nằm ở NAS, mà ở đường truyền bị chiếm dụng bởi các tác vụ nền, phổ biến nhất là:

• Cloud Sync (NAS ↔ Google Drive)

• OneDrive đồng bộ trên nhiều máy

• Tải phần mềm, update tự động

DrayTek có công cụ kiểm soát băng thông rất tốt, nhưng cần dùng đúng cách. Thay vì cố gắng giới hạn từng máy một cách phức tạp, cách làm hiệu quả hơn là ưu tiên loại lưu lượng.

Về tư duy, anh có thể hiểu đơn giản:

• Công việc đang mở bản vẽ, làm Revit → ưu tiên cao

• Đồng bộ cloud, tải nền → ưu tiên thấp

Khi cấu hình xong, dù Cloud Sync vẫn chạy, nó sẽ không còn làm nghẽn mạng nội bộ, và NAS sẽ phản hồi ổn định hơn rất nhiều.

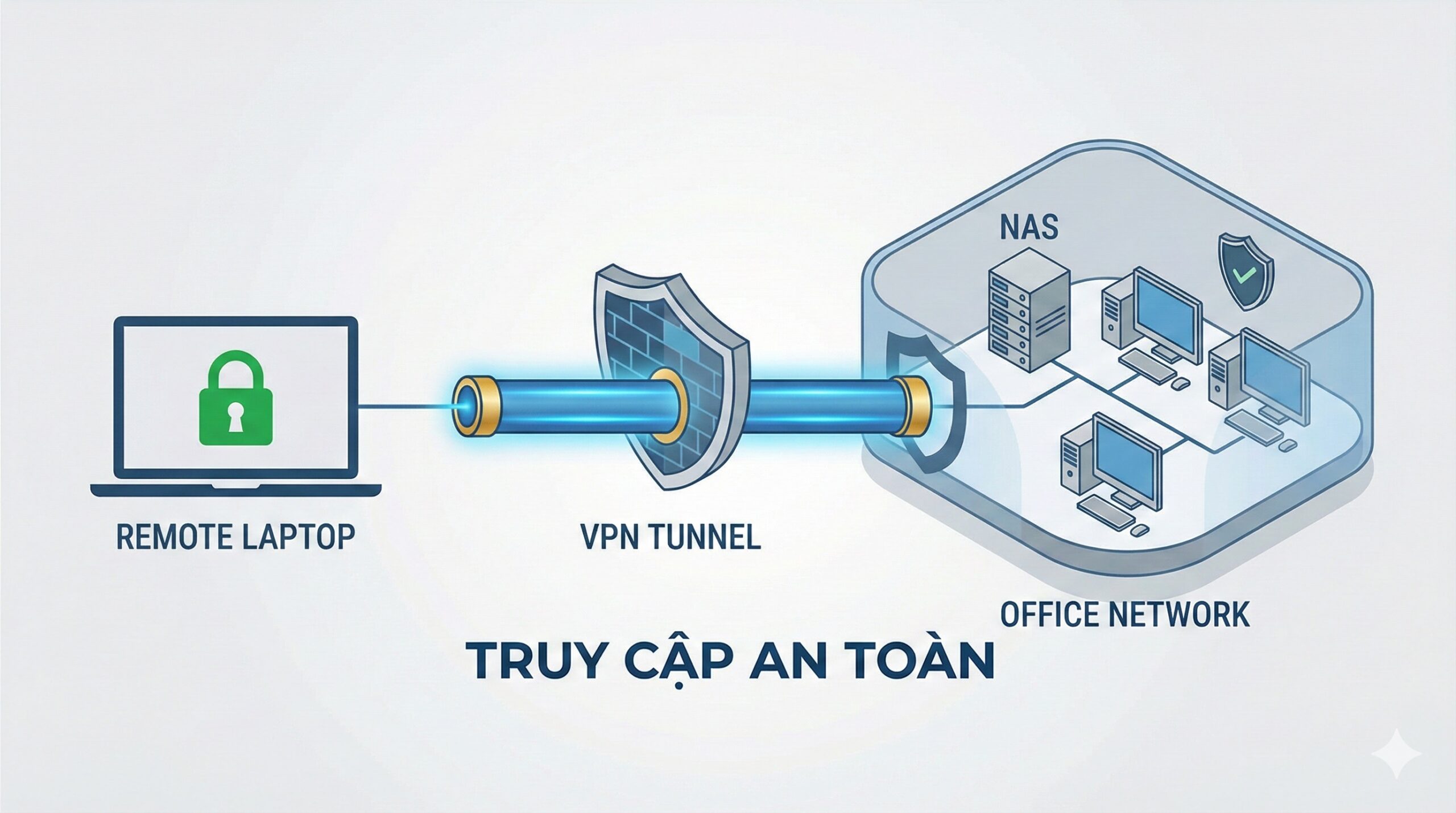

5. Truy cập từ xa: đừng mở cửa kho ra ngoài đường

Nhu cầu truy cập NAS từ xa là có thật:

• Kỹ sư làm việc tại nhà

• Cộng tác viên ngoài công ty

• Lãnh đạo cần xem hồ sơ

Sai lầm phổ biến là mở thẳng cổng NAS ra Internet. Cách này nhanh, nhưng rủi ro rất cao. Trong ngành IT, đây được xem là mở cửa kho thẳng ra mặt đường.

Với DrayTek, cách làm đúng là sử dụng VPN. Khi kết nối VPN, máy ở nhà sẽ “giả lập” như đang ngồi trong mạng nội bộ công ty. NAS lúc này không hề biết mình đang bị truy cập từ xa, nên vẫn an toàn và ổn định.

Về mặt sử dụng, kỹ sư chỉ cần:

• Bật VPN

• Map ổ NAS như ở văn phòng

• Làm việc bình thường

Không cần kiến thức IT phức tạp.

6. Tách Wi-Fi khách và Wi-Fi làm việc – việc nên làm sớm

Trong doanh nghiệp xây dựng, điện thoại cá nhân, laptop cá nhân, thiết bị IoT xuất hiện ngày càng nhiều. Nếu tất cả cùng chung một mạng với NAS, rủi ro bảo mật và nhiễu mạng là rất lớn.

DrayTek cho phép tách mạng Wi-Fi dành cho khách. Mạng này:

• Chỉ có Internet

• Không nhìn thấy NAS

• Không ảnh hưởng đến mạng làm việc

Việc tách này giống như tách lối đi khách và lối đi nội bộ trong công trình: rõ ràng, an toàn, dễ quản lý.

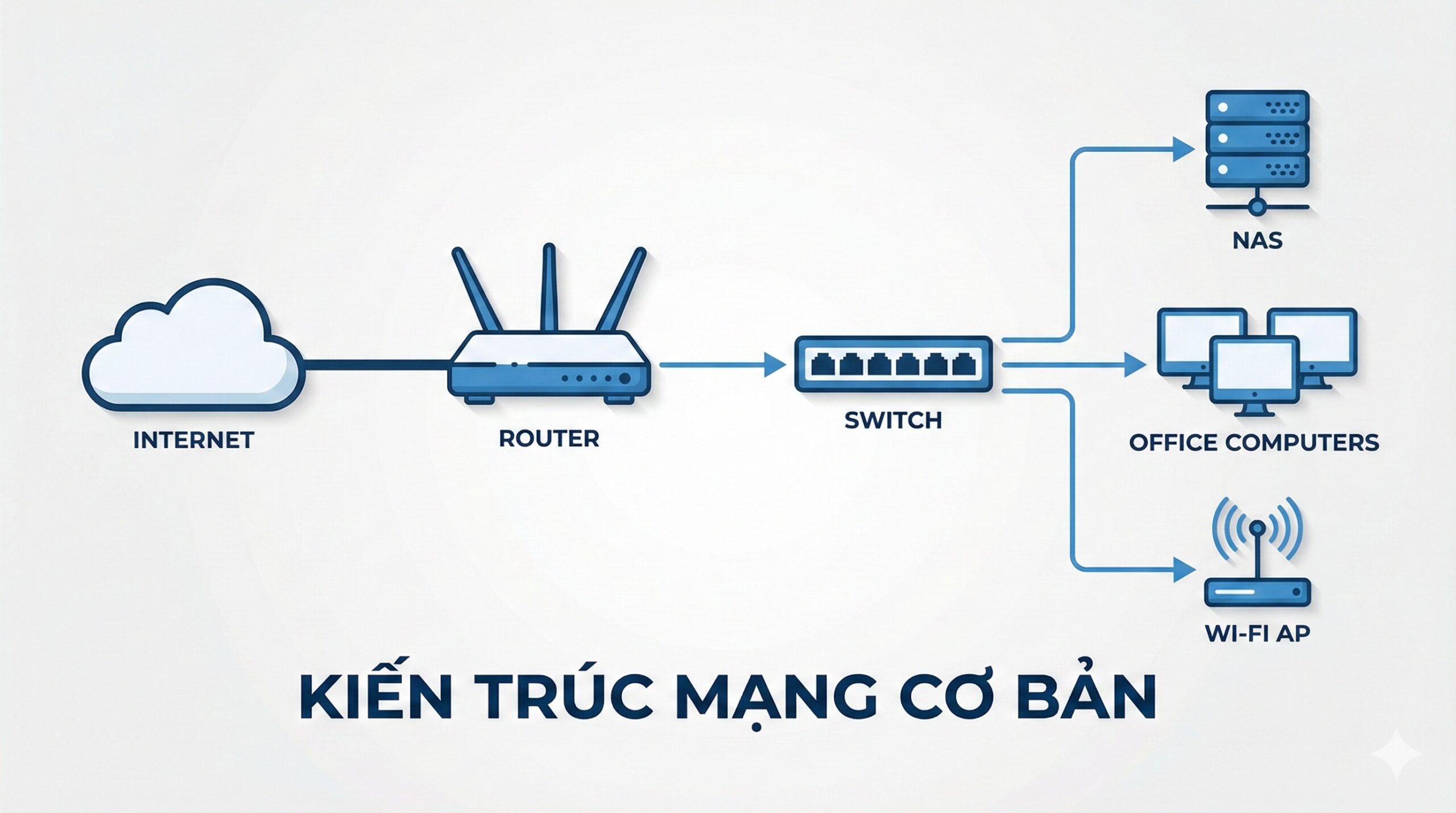

7. Một hệ thống “đúng bài” trông như thế nào sau khi cấu hình?

Sau khi hoàn tất các bước trên, hệ thống sẽ có những đặc điểm sau:

• NAS có địa chỉ cố định, truy cập ổn định

• Toàn bộ máy trong công ty dùng chung một đường dẫn

• Revit Worksharing hoạt động trơn tru

• Cloud Sync không làm nghẽn mạng

• Truy cập từ xa an toàn qua VPN

• Wi-Fi khách không ảnh hưởng dữ liệu nội bộ

Quan trọng nhất:
Khi có sự cố, anh biết rõ đang kiểm tra ở đâu, thay vì mơ hồ “không biết do NAS hay do mạng”.

Chuẩn bị sang bước tiếp theo

Đến đây, có thể coi nền móng mạng đã hoàn thiện. Lúc này, NAS mới thực sự có “đất diễn”.

Ở bài tiếp theo, chúng ta sẽ đi vào phần mà rất nhiều doanh nghiệp quan tâm nhất:

Thiết kế hệ thống NAS cho doanh nghiệp xây dựng: chọn dung lượng, phân quyền, thư viện dùng chung và chuẩn bị cho Revit Worksharing

Bài này sẽ tiếp tục giữ tinh thần: không nói IT thuần, mà nói đúng nhu cầu của kỹ sư xây dựng.
